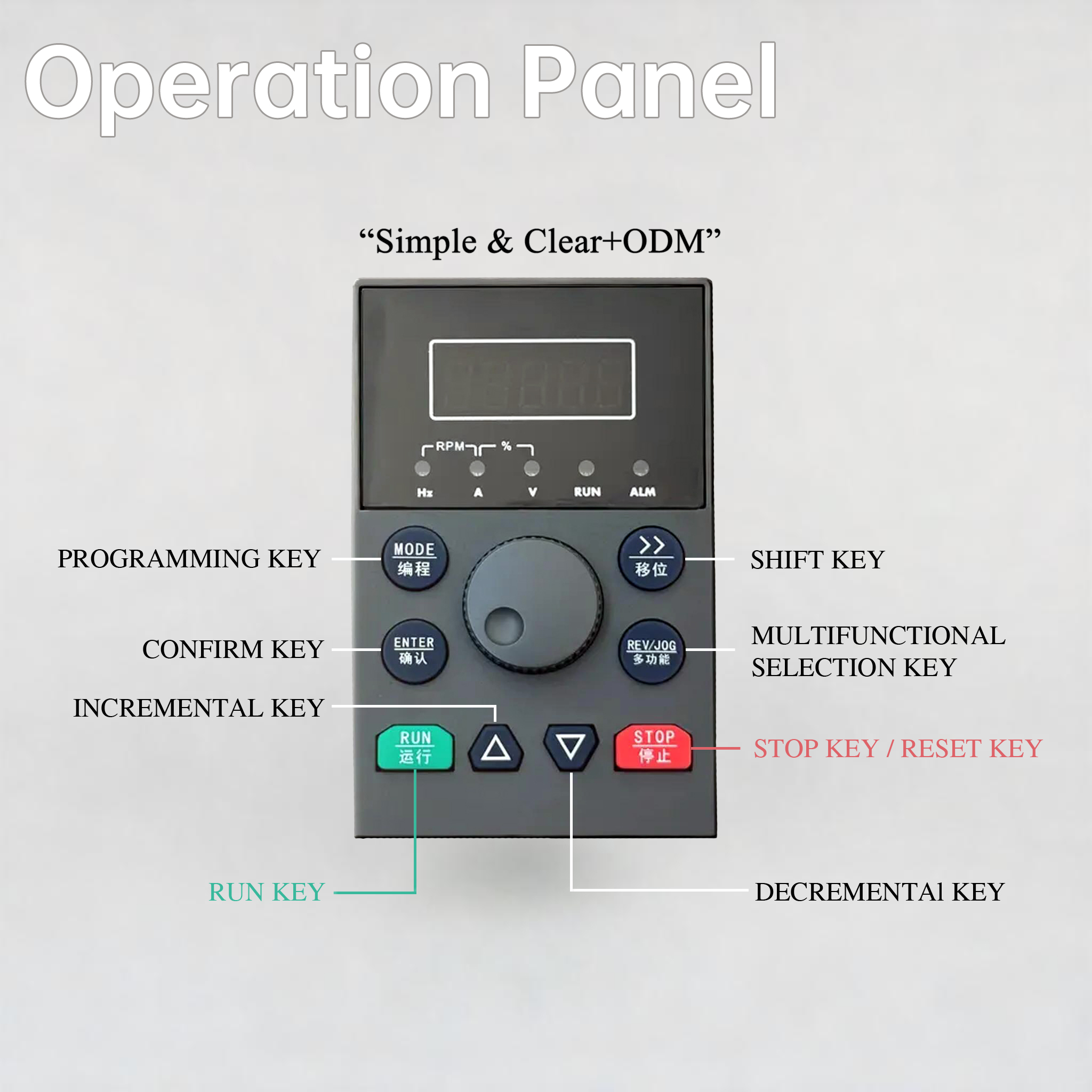

Айнымалы ток қозғалтқыштарын өнеркәсіптік қозғалтқыштармен қалай сәйкестендіруге болады?

Айнымалы ток қозғалтқыштары мен қозғалтқыштар арасындағы негізгі сәйкестік принциптері

Электрлік сәйкестік: кернеу, жиілік және жылуоқшаулау класының сәйкестігі

AC жетектері мен электр қозғалтқыштары арасындағы негізгі электрлік аралық дәл кернеу мен жиіліктің синхрондауын талап етеді. Жетектің шығыс кернеуі қозғалтқыштың паспортындағы кернеуге сәйкес келуі керек — кез келген сәйкессіздік магниттік қанығу мен жылулық тұрақсыздыққа әкелуі мүмкін. Солай, жетектің шығыс жиілігі қозғалтқыштың синхронды жылдамдығын тікелей анықтайды. Негізгі жиіліктен төмен жұмыс істеу кезінде Вольт/Гц компенсациясын дұрыс қолданбау ішкі суыту процесін төмендетеді және қызуға әкеледі.

Қозғалтқыштың изоляциялық класы (мысалы, NEMA Класы F немесе H) заманауи AC жетектердегі жылдам қосылатын IGBT-құрылғыларымен туындайтын жоғары жиілікті кернеу кернеулеріне төзімді болуы керек. Бұл құрылғылар ұзын кабельдер бойынша әсіресе сүйір шетті кернеу шыңдарын туғызады, олар стандартты қозғалтқыш изоляциясының бағалауынан асады. Қайталанатын әсер бөлшекті разрядты жылдамдатады және уақыт өте келе орамдардың бүтіндігін нашарлатады. Сенімді интеграция үшін қозғалтқышты инверторлық жұмыс режимі үшін арналған қозғалтқыштың ауыстыру жиілігін, кабель ұзындығын және кернеу өсу уақытын ескере отырып, изоляцияланған кабельді пайдалану ( dv/dt ).

Механикалық және жылулық сәйкестік: рама өлшемі, салқындату және жұмыс циклының синхрондауы

Механикалық орналасу — бұл бірінші қадам ғана; ұзақ мерзімді өзара әрекеттесу үшін жылулық сәйкестік маңызды. Стандартты TEFC қозғалтқыштар салқындату үшін валға орнатылған желдеткіштерге сүйенеді; олардың ауа ағыны жылдамдықпен квадраттық тәуелділікте төмендейді. Егер айнымалы токтық қозғалтқыш қозғалтқышты ұзақ уақыт бойы төмен жылдамдықта іске қосса, жеткіліксіз желдету қауіпті температураның көтерілуіне әкеледі — ток номиналды шектерінде болса да.

Бұл айналу моментінің қабілеттілігін толық айналу жиілігі ауқымы бойынша келісуге болмайтындығын көрсетеді: жоғары температурада электр қозғалтқышты қыздырмай, қажетті айналу моментін сақтау үшін жоғары токты төмен жиілікте беру керек. Сондай-ақ маңызды — жұмыс циклын талдау. Кейбір уақытта жұмыс істеуге есептелген электр қозғалтқыш қызуға ұшырамай, үздіксіз айналу моментін қамтамасыз ете алмайды. Авариядан сақтану үшін электр қозғалтқыштың жылу уақыт тұрақтысы бойынша жеткізгішті конфигурациялау керек немесе PTC термисторын қосу керек — бұл нақты уақытта жылулық моделдеуді және адаптивті асыра жүктемеге қарсы қорғауды қамтамасыз етеді.

Сенімді AC жеткізгіштің жұмысы үшін негізгі параметрлерді келісу

Қозғалтқыштың техникалық паспорты мен жеткізгіштің сәйкестігі: кернеу, ток және қуат сипаттамалары (CFW900/CFW500 бағыты)

Қозғалтқыштың техникалық паспортындағы деректерді жеткізгіштің шығыс сипаттамаларымен дәл келісу міндетті. Шығыс кернеуі қозғалтқыштың жобаланған кернеуіне сәйкес келуі керек (мысалы, 230 В немесе 460 В); 10% кернеу жетіспеушілігі айналу моментін шамамен 19%-ға азайтып, жұмыс сапасы мен тұрақтылығын нашарлатады.

Ағымдағы бағалау тағы да маңыздырақ: жетекшінің үздіксіз шығыс тогы мотордың толық жүктемелі амперлігін (FLA) қанағаттандыруы немесе оның біршама асып түсуі керек. Кішірейтілген жетек жүктеме кезінде тұрақты артық ток ақауларын тудырады, ал артық үлкейтілген жетек қорғауды жақсартпай, тек қана қосымша шығындарға әкеледі. Тәжірибеде жетекті FLA-ның 110–125%-ын қамтамасыз ететіндей етіп таңдау ауыр жұмыс циклдарын қамтуға және өтпелі жүктемелер кезінде қажетсіз сөндіруден сақтануға мүмкіндік береді. Айнымалы жиілікті қолданыста қуат бағалауы (а.ғ./кВт) сәйкестігі де маңызды — жетектің қысқа мерзімді артық жүктемелі қабілеті (әдетте бір минутқа 150%) қолданыс аймағының ең жоғары момент талаптарын қанағаттандыруы керек. Бұл сәйкестік болмаған жағдайда ұзақ мерзімді артық токтар орамдардың бұзылуына әкелуі мүмкін, ал бұл қалыпты жылулық релелермен анықталмайды.

Айнымалы жиілікті айнымалы ток жетектері үшін момент-жылдамдық сипаттамасының сәйкестігі мен төмендетілген параметрлер

Сенімділік тек тұрақты күйдегі сипаттамаларға ғана емес, басқару құрылғысы мен қозғалтқыштың барлық жұмыс ауқымында қаншалықты жақсы ыңғайластырылуына да байланысты. Тұрақты моментті қолданыстар (мысалы, конвейерлер) төмен жылдамдықта толық номиналды моментті талап етеді, ол статордың кедергісін жеңу үшін іске қосу кезінде кернеуді көтеру арқылы қол жеткізіледі. Айнымалы моментті жүктемелер (мысалы, центрифугалды сорғылар), керісінше, кубтық момент-жылдамдық қатынасын ұстанады — сондықтан магнит өрісінің қанығуы мен тиімсіздіктен сақтану үшін жылдамдық төмендеген сайын басқару құрылғысы кернеуді пропорционалды түрде төмендетуі керек.

Қоршаған орта жағдайлары да қабілеттілікті әсерлейді. Айнымалы токты басқару құрылғылары 40 °C-тан жоғары орта температурасы немесе 1 000 м-ден жоғары биіктікте қуатын төмендетуі керек: типтік бағдарлама — 40 °C-тан жоғары әрбір градусқа 1% төмендету және 1 000 м-ден жоғары әрбір 100 метрге 1% төмендету. Бұл тікелей пайдаланылатын ток шығысын төмендетеді. Бұл факторларды іске қосу процесіне енгізу — моменттік талапты V/f сипаттамасымен сәйкестендіру және қоршаған ортаға байланысты қуатты төмендету — күтпеген тоқтатуларды болдырмауға және басқару құрылғысы мен қозғалтқыштың қызмет ету мерзімін ұзартуға көмектеседі.

AC жетегі–қозғалтқыш жүйелеріндегі қорғаныс, қауіпсіздік және сәйкестік

AC жетектер мен қозғалтқыштар үшін NEC-ке сай ағыс артықтығынан қорғаныс пен жерге қосылу

Ағыс артықтығынан қорғаныс NEC 430-бапқа сай болуы керек, ол тармақтық тізбектегі қысқа тұйықталу мен жерге түсу ағысын жетектің ток деңгейі бойынша, яғни қозғалтқыштың толық жүктемелік ағысы (FLA) емес, есептеуін талап етеді. кirit сақтандырғыштар немесе кері уақытты автоматтық өшіргіштер жетектің толық жүктемелік кіріс амперлерінің 125%-ынан аспауы керек, егер жетектің ресми рұқсаты жоғары мәндерді қамтиды деп көрсетпесе.

Жерге қосылу NEC 250-бапқа сай жүзеге асады: жетектің корпусына дейін қоректендіруші өткізгіштермен бірге арнайы жабдықты жерге қосу өткізгіші өткізілуі керек. Қозғалтқыш рамасын ғимараттың болат конструкциясына ғана емес, жетектің жерге қосу терминалына тікелей қосу потенциалдар айырымын азайтады және подшипник ағыстарын басады. Жоғары жиілікті шу мен ортақ режимді кернеуді дұрыс жерге қосу топологиясы арқылы төмендетуге болады: жетектің панелінде жалғыз нүктедегі сілтеме, төмен кедергілі тоқыма жолақпен тексерілген, өнеркәсіптік басқару панельдері үшін NEC 409 талаптарын қанағаттандырады.

Кабельдің ұзындығы 50 футтан асқанда немесе электр қозғалтқыштың қуаты 100 а.к.-тан асқанда қосымша шаралар қажет болады— du/dt сүзгілер, ортақ режимдегі индуктивтік кедергілер немесе изоляцияланған тірек бұрандалары—изоляцияға тән кернеу жүктемесін және электрлік өңдеу (EDM) нәтижесіндегі тіректердің бұзылуын болдырмау үшін.

Шынайы әлемдегі айнымалы токтық қозғалтқыштардың интеграциясындағы ақауларды диагностикалау

Гармоникалық тербелістер, тірек арқылы өтетін токтар және изоляцияның нашарлауы: себептер мен шешімдер

Айнымалы токтық қозғалтқыштардан пайда болған шектелмеген гармоникалық тербелістер жоғары жиілікті кернеу импульстарын туғызады, бұл изоляцияның қартаюын жеделдетеді—жиі өте ерте диэлектрлік тесілумен аяқталады. Ортақ режимдегі кернеу сонымен қатар тірек арқылы өтетін токтарды қоздырады, ол электрлік өңдеу (EDM) процесін тудырып, тіректердің бетінде шұңқырлар пайда болуына және тіректердің қызмет ету мерзімінің қатты қысқаруына әкеледі.

Тиімді шектеу шараларына келесілерді орнату кіреді: dv/dt немесе жетектің шығысында синусоидалық фильтрлерді қолдану, валдың жерлену сақиналарын орнату немесе изоляцияланған подшипниктерді таңдау. 2022 жылы жетекші электр қозғалтқыштарын жөндеу орны жүргізген зерттеу бұл шаралардың подшипниктерге байланысты ақауларды 60%-дан астамын азайтқанын көрсетті. Қосымша құрылғы шешімдеріне қоса, рутинды термографиялық талдау мен жартылай разрядтық сынақтар изоляцияның денсаулығын ерте бағалауға мүмкіндік береді — бұл айнымалы жиілікті AC жетектерінің жүйелерінде берік, ұзақ мерзімді сенімділікті қамтамасыз етеді.

Жиі қойылатын сұрақтар

1. AC жетектері мен қозғалтқыштар арасында кернеуді синхрондау неге маңызды?
Кернеуді синхрондау қозғалтқыштың магниттік қанықу, жылулық тұрақсыздық немесе өнімділіктің төмендеуі қаупінсіз тиімді жұмыс істеуін қамтамасыз етеді.

2. Қозғалтқыштың изоляция класының үйлесімділікке әсері қандай?
Қозғалтқыштың изоляция класы AC жетектерінен туындайтын жоғары жиілікті кернеу керілулерін шыдай алуы керек, осылайша уақыт өте келе жартылай разряд пен орамдардың нашарлауын болдырмауға болады.

3. Жылулық талдаудың қозғалтқыш-жетек интеграциясындағы рөлі қандай?
Жылулық талдау электр қозғалтқышының әсіресе салыстырмалы түрде төмен жылдамдықта жұмыс істеген кезде суыту тиімділігі төмендеген кезде қауіпсіз температура шектерінде қалуын қамтамасыз етеді.

4. Биіктік пен температура сияқты айналадағы орта жағдайлары дерейтингке қалай әсер етеді?
Биіктіктің жоғары болуы мен температураның көтерілуі айнымалы ток (AC) қозғалтқыштарының пайдаланылатын ток шығысын төмендетеді, бұл ашылулар мен тоқтатулардың алдын алу үшін реттеулерді талап етеді.

5. Жиі кездесетін AC қозғалтқыштарының интеграциялануындағы ақаулардың алдын алу үшін қандай шаралар қолданылады?
Алдын алу шараларына фильтрлерді орнату, изоляцияланған подшипниктерді пайдалану және гармоникалар мен изоляцияның нашарлауын бақылау үшін жылулық бақылау жүйелерін енгізу кіреді.
