چرا باید درایوهای VFD را با تجهیزات صنعتی تطبیق داد؟

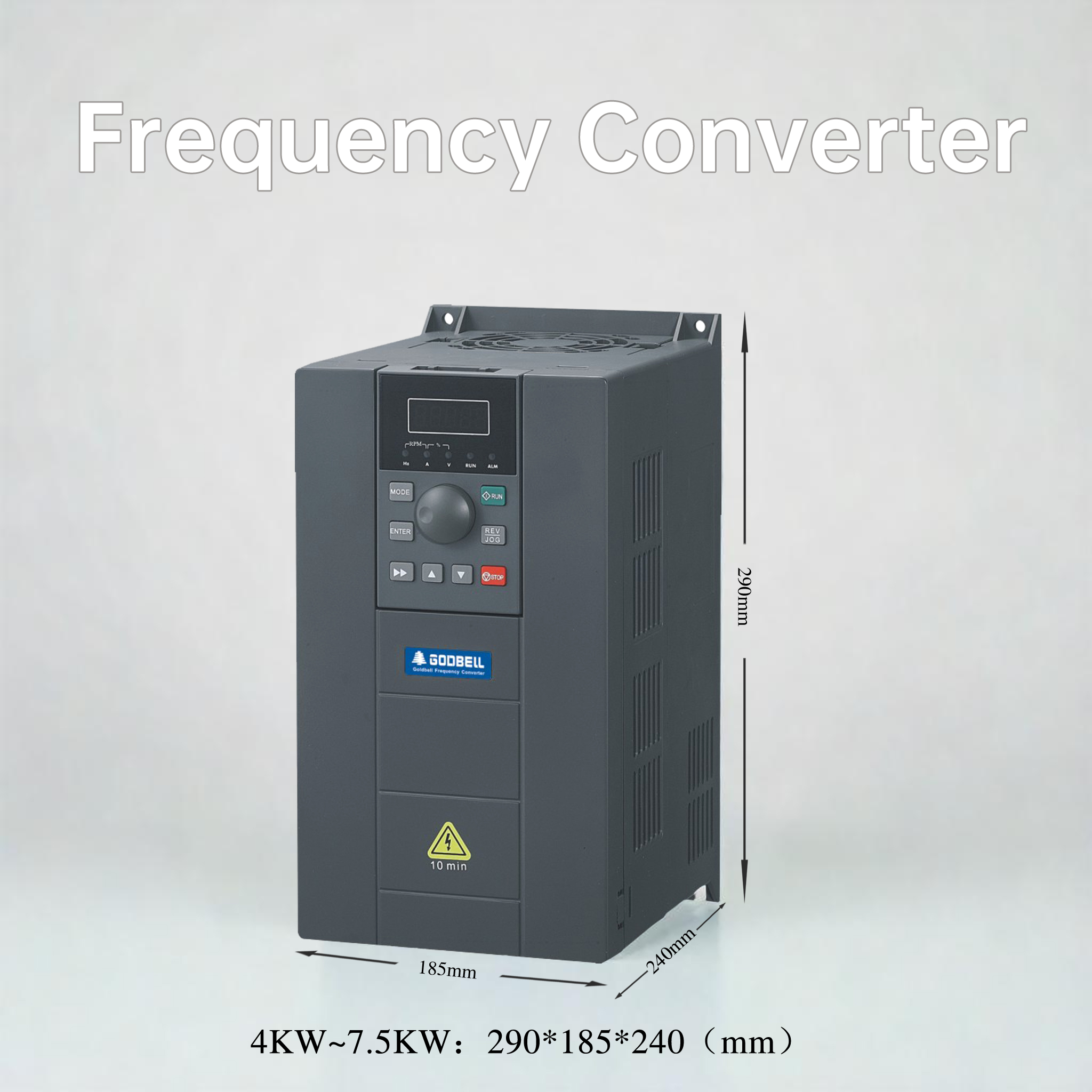

درایوهای VFD چیستند و چگونه کار می‌کنند؟

اصول اصلی عملکرد درایو فرکانس متغیر

درایو فرکانس متغیر (VFD) کنترل‌کننده‌ای الکترونیکی است که سرعت و گشتاور موتور القایی AC را با تغییر فرکانس و ولتاژ تأمین‌شده تنظیم می‌کند. سرعت سنکرون موتور از فرمول زیر پیروی می‌کند ن _اس = ۱۲۰f ÷ P , جایی که f فرکانس تأمین‌شده (هرتز) و P تعداد قطب‌های موتور است. کاهش فرکانس سرعت را کم می‌کند؛ افزایش آن سرعت را بیشتر می‌کند. برای حفظ گشتاور و جلوگیری از گرم‌شدن بیش از حد، درایو فرکانس متغیر (VFD) نسبت ثابت ولت به هرتز (V/Hz) را حفظ می‌کند. این امکان راه‌اندازی نرم را فراهم می‌سازد — که جریان راه‌اندازی را از ۶ تا ۸ برابر جریان نامی کاهش می‌دهد — و ضربه مکانیکی را حذف می‌کند و تنش الکتریکی را در سراسر سیستم کاهش می‌دهد.

اجزای کلیدی: یکسوکننده، اتصال مستقیم (DC Bus) و مرحله معکوس‌کننده

هر درایو فرکانس متغیر (VFD) شامل سه مرحله قدرت یکپارچه است. اصلاح کننده یکسوکننده اتصال مستقیم (DC Bus) با استفاده از خازن‌ها و سیم‌پیچ‌ها، این انرژی را صاف می‌کند و ذخیره می‌کند و نوسان ولتاژ را به حداقل می‌رساند. در نهایت، اینورتر معکوس‌کننده با استفاده از ترانزیستورهای دوقطبی گیت عایق‌شده (IGBT) و مدولاسیون عرض پالس (PWM)، خروجی AC با فرکانس و ولتاژ متغیر را تولید می‌کند. این معماری کنترل دقیق و کارآمد از نظر انرژی را در تمام محدوده سرعت فراهم می‌کند — و عملکرد پاسخ‌گو و مقیاس‌پذیر موتور را ممکن می‌سازد.

معیارهای حیاتی انتخاب درایوهای VFD

انتخاب درایو کنترل سرعت متغیر مناسب نیازمند تطبیق دقیق با مشخصات موتور، ویژگی‌های بار و شرایط محیطی است. عدم تطبیق ممکن است منجر به کاهش بازده، اضافه‌بار حرارتی یا خرابی زودهنگام شود.

تطبیق درایوهای کنترل سرعت متغیر با مشخصات موتور و نوع بار

درایو کنترل سرعت متغیر را دقیقاً با داده‌های صفحه‌ی نام موتور تطبیق دهید: ولتاژ، جریان نامی (FLA)، اسب‌بخار، فرکانس منبع تغذیه و سرعت. عدم تطبیق ولتاژ باعث تسریع فرسودگی عایق‌بندی می‌شود؛ خطاهای فرکانسی منجر به انحراف غیرقصدی سرعت می‌گردند. تعیین اندازه بر اساس جریان نامی (FLA) — نه صرفاً اسب‌بخار — ضروری است، زیرا این روش بازده موتور، ضریب خدمات و جریان واقعی مصرفی را در نظر می‌گیرد. رتبه‌ی جریان خروجی پیوسته‌ی درایو باید برابر یا بیشتر از جریان نامی موتور باشد. همچنین باید از نوع موتور (مانند القایی یا مغناطیس دائمی) و پیکربندی فاز (تک‌فاز یا سه‌فاز) پشتیبانی کند.

پروفایل بار تعیین‌کننده‌ی ظرفیت اضافه‌بار مورد نیاز است:

• بارهای گشتاور ثابت (برای مثال، نوارنقال‌ها، پمپ‌های جابجایی مثبت و کمپرسورها) نیازمند توان اضافی ۱۵۰ درصدی برای ۶۰ ثانیه هستند.
• بارهای گشتاور متغیر (برای مثال، پمپ‌های گریز از مرکز و فن‌ها) معمولاً تنها به توان اضافی ۱۱۰ درصدی نیاز دارند.

چشم‌پوشی از این تفاوت می‌تواند باعث قطع‌شدن غیرضروری یا کاهش عمر موتور شود. انتخاب حالت کنترل — ولتاژ/فرکانس (V/Hz)، بردار بدون سنسور یا بردار حلقه بسته — بستگی به نیازهای کاربرد دارد: حالت بردار بدون سنسور گشتاور استارت بالاتر و تنظیم سرعت دقیق‌تری برای بارهای با اینرسی بالا فراهم می‌کند، درحالی‌که حالت بردار حلقه بسته فقط برای کاربردهایی که دقت سرعت ±۰٫۱ درصد و پاسخ پویای گشتاور را می‌طلبد، استفاده می‌شود.

عوامل محیطی: رتبه IP، سیستم خنک‌کنندگی و کاهش هارمونیک‌ها

شرایط محیطی به‌طور مستقیم بر قابلیت اطمینان تأثیر می‌گذارند. در محیط‌های گرد‌آلود، مرطوب یا محیط‌هایی که تحت عملیات شست‌وشوی آبی قرار می‌گیرند، پوشش‌های حفاظتی با رتبه IP55 یا IP66 محافظت حیاتی در برابر نفوذ ذرات و رطوبت فراهم می‌کنند. دماهای محیطی بالاتر از ۴۰ درجه سانتی‌گراد اغلب نیازمند کاهش جریان خروجی درایو متغیر فرکانس (VFD) یا نصب سیستم خنک‌کننده با جریان هوای ا принود است؛ گرم‌شدن بیش از حد همچنان شایع‌ترین علت خرابی VFD است. روش خنک‌کنندگی مناسب (جابجایی طبیعی یا جریان هوای ا принود) را بر اساس طراحی پوشش حفاظتی و محدودیت‌های جریان هوا انتخاب کنید. در محیط‌های خورنده، لایه‌پوششی مقاوم در برابر خوردگی (conformal coating) روی برد‌های مداری مقاومت را افزایش می‌دهد.

افزایش نوسان‌های هارمونیک — که توسط رکتیفایر تولید می‌شوند — می‌تواند کیفیت توان را کاهش داده و با تجهیزات حساس تداخل ایجاد کند. راکتورهای خطی (با امپدانس ۳ تا ۵ درصد) یا فیلترهای فعال هارمونیک این نوسان‌ها را کاهش داده، ضریب توان را بهبود می‌بخشند و خازن‌های اتصال مستقیم (DC bus) را در برابر تنش ولتاژ محافظت می‌کنند؛ این امر به رعایت استاندارد IEEE 519 در نصب‌ها کمک می‌کند. برای طول کابل موتور بیش از ۱۵ متر (۵۰ فوت)، فیلترهای dV/dt اوج‌های ولتاژ ناشی از بازتاب موج را سرکوب می‌کنند که می‌توانند عایق موتور را تهدید کنند.

کاربردهای واقعی درایوهای VFD در صنایع مختلف

درایوهای VFD در بخش‌های زیرساخت به‌منظور بهینه‌سازی عملکرد موتورها، کاهش مصرف انرژی و کاهش سایش مکانیکی استفاده می‌شوند.

سیستم‌های HVAC، پمپ‌ها و فن‌ها: صرفه‌جویی در انرژی با درایوهای VFD

در سیستم‌های HVAC، درایوهای VFD سرعت فن‌ها و پمپ‌ها را بر اساس نیاز لحظه‌ای تنظیم می‌کنند و مصرف انرژی را ۲۰ تا ۵۰ درصد کاهش می‌دهند. بارهای گریز از مرکز از قوانین تشابه پیروی می‌کنند: کاهش ۲۰ درصدی سرعت، مصرف توان را حدود ۵۰ درصد کاهش می‌دهد و از هدررفت انرژی ناشی از تنظیم جریان با دامپرها یا شیرها جلوگیری می‌کند. قابلیت راه‌اندازی نرم (Soft-start) جریان نوسانی اولیه را محدود کرده، عمر موتور را افزایش داده و هزینه‌های اوج تقاضا را کاهش می‌دهد. اماکنی که پمپ‌های تثبیت‌شده سرعت خود را با درایوهای VFD جایگزین کرده‌اند، صرفه‌جویی سالانه‌ای معادل صدها هزار دلار گزارش کرده‌اند.

سیستم‌های نقاله و کمپرسورها: کنترل دقیق با درایوهای VFD

نوارهای نقاله از شتاب‌دهی نرم، هماهنگی دقیق چند موتوری و بارگیری ملایم کالاهای ظریف بهره می‌برند—که این امر ضربه‌های مکانیکی و سایش را کاهش می‌دهد. تنظیم دقیق سرعت، تولیدپذیری پایدار را تضمین کرده و توقف‌های غیر برنامه‌ریزی‌شده را به حداقل می‌رساند. در کمپرسورهای هوا، کارکرد متغیرسرعت با حذف چرخه‌های ناکارآمد روشن-خاموش، جریان هوا را با تقاضا تطبیق می‌دهد. داده‌های صنعتی نشان می‌دهد که کمپرسورهای مجهز به درایو فرکانس متغیر (VFD) تا ۳۵ درصد مصرف انرژی کمتری نسبت به واحدهای ثابت‌سرعت دارند—همراه با عملکرد بی‌صدا‌تر، تولید حرارت کمتر و افزایش فواصل زمانی خدمات‌رسانی.

بهینه‌سازی عملکرد و عمر طولانی درایوهای VFD

نصب مناسب، اتصال به زمین و بهترین روش‌های کابل‌کشی

اتصال قوی به زمین پایه‌ای اساسی است: اتصال ضعیف به زمین در ۴۵ درصد از خرابی‌های موتور مرتبط با VFD نقش دارد ( ژورنال مهندسی برق , ۲۰۲۳ از کابل‌های موتور با زوج پیچیده و محافظ‌دار استفاده کنید که در لوله‌ی جداگانه‌ای روند، و از سیم‌های سیگنال و برق جدا شده‌اند تا تداخل الکترومغناطیسی به حداقل برسد. طول حداکثر کابل را دقیقاً بر اساس توصیه‌ی سازنده رعایت کنید تا انعکاس‌های مخرب ولتاژ جلوگیری شود. تمام ترمینال‌ها را با گشتاور مشخص‌شده تنظیم کنید و تهویه‌ی مناسب را تضمین نمایید. این روش‌ها در برابر جریان‌های یاتاقانی، شکست عایق و تنش قطعات محافظت می‌کنند و عمر مفید درایو و موتور را افزایش می‌دهند.

به‌روزرسانی نرم‌افزار، تنظیم پارامترها و نگهداری پیش‌بینانه

برای رفع آسیب‌پذیری‌های شناخته‌شده و دستیابی به بهبودهای عملکردی، نرم‌افزار را همواره به‌روز نگه دارید. پارامترهای کلیدی از جمله شیب‌های شتاب و ترمز، افزایش گشتاور و محدودیت‌های جریان را با توجه به اینرسی بار مکانیکی و نیازهای فرآیند تنظیم کنید تا تنش واردشده بر موتورها، اتصالات و تجهیزات محرک کاهش یابد. نگهداری پیش‌بینانه را ادغام کنید: تحلیل ارتعاش و تصویربرداری حرارتی می‌توانند زمان‌های توقف غیر برنامه‌ریزی‌شده را ۳۰ درصد کاهش دهند ( مک‌کینزی اند کامپنی، ۲۰۲۲ پایش روند پایداری ولتاژ اتصال مستقیم (DC bus) و اعوجاج هارمونیک برای تشخیص زودهنگام فرسودگی خازن‌ها یا کاهش کارایی یکسوکننده. برنامه‌ریزی بازرسی خازن‌ها، پاک‌سازی فن‌های خنک‌کننده و تمیزکردن گرد و غبار از صفحات انتقال حرارت — ثبت تمام تغییرات پارامترها و اقدامات نگهداری به‌منظور شناسایی انحراف عملکردی و بهبود تدریجی بهینه‌سازی در طول زمان.

بخش سوالات متداول

چیست یک راننده فرکانس متغیر (VFD)؟

درایو فرکانس متغیر (VFD) دستگاه الکترونیکی است که سرعت و گشتاور موتور جریان متناوب را با تغییر ولتاژ و فرکانس توان الکتریکی اعمال‌شده کنترل می‌کند.

اجزای اصلی یک VFD چیست؟

اجزای اصلی یک VFD شامل یکسوکننده (تبدیل جریان متناوب به مستقیم)، اتصال مستقیم (DC bus) (ذخیره و صاف‌کردن انرژی) و معکوس‌کننده (تولید جریان متناوب با فرکانس و ولتاژ متغیر) می‌شود.

چگونه می‌توانم VFD مناسب برای موتور خود انتخاب کنم؟

VFD را با داده‌های صفحه‌ی نام موتور تطبیق دهید، از جمله ولتاژ، جریان نامی، اسب‌بخار و سرعت. اطمینان حاصل کنید که VFD از نوع موتور و نیازهای پروفایل بار شما پشتیبانی می‌کند.

صنایعی که معمولاً از درایوهای VFD استفاده می‌کنند کدام‌اند؟

دستگاه‌های تنظیم سرعت متغیر در صنایعی مانند تهویه مطبوع و تهویه مطبوع، تولید، زیرساخت و تصفیه آب به‌طور گسترده‌ای برای بهینه‌سازی عملکرد موتور، صرفه‌جویی در انرژی و کاهش سایش استفاده می‌شوند.

چگونه می‌توانم عمر دستگاه تنظیم سرعت متغیر خود را افزایش دهم؟

نصب مناسب، به‌روزرسانی نرم‌افزار، اتصال به زمین، تنظیم پارامترها و نگهداری پیش‌بینانه از جمله بازرسی‌های منظم، به حداکثر کردن طول عمر دستگاه‌های تنظیم سرعت متغیر کمک می‌کنند.
